概 述

滾筒式揀果機適用于果蔬，如蘋果、梨、杏、桃子、番茄等挑選之用。若與洗果機組合，使用效果更佳。

結構與工作原理

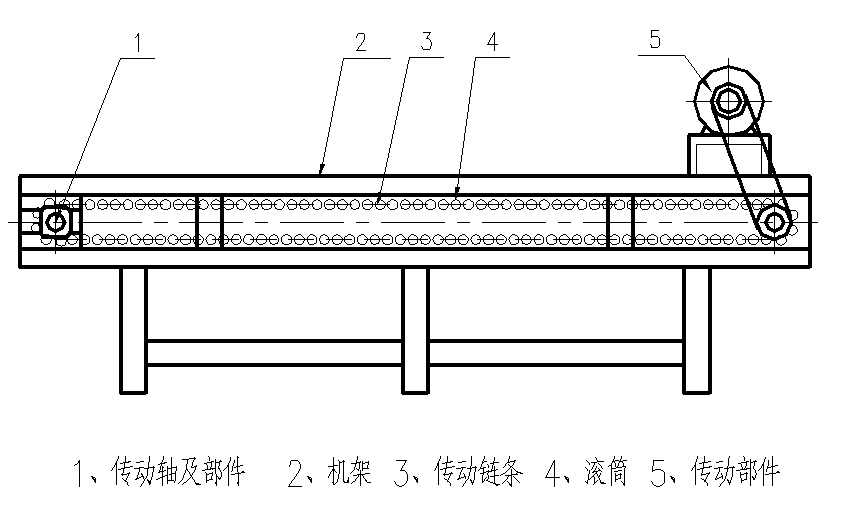

該機由機架、滾筒（不銹鋼管φ51×1.5兩頭用工程塑料密封）、廢果輸送裝置、電機、傳動系統、拉緊裝置等組成。

該機在輸送過程中，滾筒兩邊有鏈條帶動，滾筒上面承載原料，電機帶動鏈條作公轉的同時，滾筒在機架上由于兩頭齒輪與墊條磨擦力的作用作自轉運動。這樣就使原料在滾筒上作360°翻滾，便于工人對果蔬原料進行檢選。不合格的原料可以放在廢果輸送區，隨輸送帶向前落入廢料斗中，收集后運出。合格的原料由出料斗進入下道工序。

安裝、調整、操作、維護

安裝、調整與操作

★ 將設備安裝于水平的地面上（機腳以膨脹螺絲固定）；

★ 將設備調整至水平狀態（若不平需墊至水平）；

★ 清洗機器內外；

★ 按減速機使用說明書加進規定標號的潤滑油；

★ 各軸承處加入潤滑脂；

★ 調節脹緊裝置，使輸送帶處于理想工作狀態；

★ 接通電源后使轉向符合物流要求；

★ 調整變頻器參數，從而使機器達到工序要求的線速度。

維   護

★ 按減速機說明書規定，定期更換潤滑油，軸承處加潤滑脂；

★ 并視輸送鏈板松緊程度作必要調整；

★ 機器班中停車時或換季閑置時，應對機器清洗，保持機內外潔凈。

備 注

★ 根據用戶需要可隨機配廢果輸送帶或輸送槽；

★ 輸送帶有皮帶式和螺旋式兩種，輸送槽為水流式，沖洗泵由用戶自備；

注意事項

1、禁止反轉！

2、禁止減速機無油工作！

3、UD系列無級變速器調速部位需加專用潤滑油nb-3牽引液，具體部位詳見機上指示牌。

4、各潤滑點需加注鈣基潤滑脂。（詳見各設備加油嘴部位）

5、各無級變速器調速時只允許在運行中進行，切勿停機調速。
